LE VOSTRE ESIGENZE – LE NOSTRE SOLUZIONI
Attuatori ZIMM | Forze di sollevamento da 25 a 200 kN per sollevare, posizionare e regolare
| Compiti di movimentazione: | Sollevare · Abbassare · Posizionare · Regolare · Sostenere · Livellare · Raddrizzare |
| Gruppo di prodotti: | Attuatori elettromeccanici · Cilindri elettrici · Attuatori in linea |
| Campi di forza di sollevamento: | Da 25 a 200 kN per attuatore | Serie ZA, Serie ZA-I – 25 · 50 · 100 · 200 kN |
| Taglie: | 4 |
| Versioni della vite: | Vite trapezoidale · Vite a ricircolo di sfere |
| Settori di impiego: | Costruzione di macchine e impianti · Automazione · Industria di cavi, fili e tubi · Sistemi a guida automatica (AGV) · Opere idrauliche in acciaio · Impianti a fune · Energia eolica · Logistica marittima · Tecnica per palcoscenici · Ascensori inclinati · Aeronautica e aerospaziale · Tecnologie urbane di sicurezza e protezione · Industria del legno · Architettura · Intralogistica · Tecnica ferroviaria · Difesa · Attrezzature di supporto a terra |
| Gestione della qualità: | ISO 9001:2015 · Aperta a ulteriori norme, valutata per singolo progetto |
Gli attuatori ZIMM sono assi lineari di azionamento chiusi in sé, con vite interna. Sollevano, abbassano, posizionano e regolano componenti o carichi in modo riproducibile – come singolo asse di azionamento o come più assi comandati separatamente. Con ZA e ZA-I, ZIMM offre due serie di attuatori per diversi concetti di azionamento e situazioni di montaggio: nello ZA l’azionamento è disposto ad angolo retto, nello ZA-I coassialmente. Entrambe le serie sono disponibili in 4 taglie con forze di sollevamento da 25 a 200 kN per attuatore.
Quale gruppo di prodotto, serie, taglia e versione della vite sia adatto dipende dal concreto compito di movimentazione e dalle condizioni presenti nel punto di installazione. ZIMM valuta il compito di movimentazione e le condizioni di installazione e vi supporta nella selezione e nel dimensionamento. Nel sistema modulare ZIMM, martinetti meccanici e attuatori elettromeccanici possono essere combinati con viti, motori, alberi di collegamento, giunti e accessori corrispondenti per formare sistemi di sollevamento completi. La struttura portante, la guida, il bloccaggio e il concetto di sicurezza sovraordinato vengono definiti all’interno del rispettivo impianto complessivo.
ZIMM GmbH sviluppa e produce martinetti meccanici, rinvii angolari, attuatori elettromeccanici e componenti accessori adatti per applicazioni industriali di sollevamento, posizionamento e azionamento presso la sede in Millenniumpark 3, 6890 Lustenau, Austria.

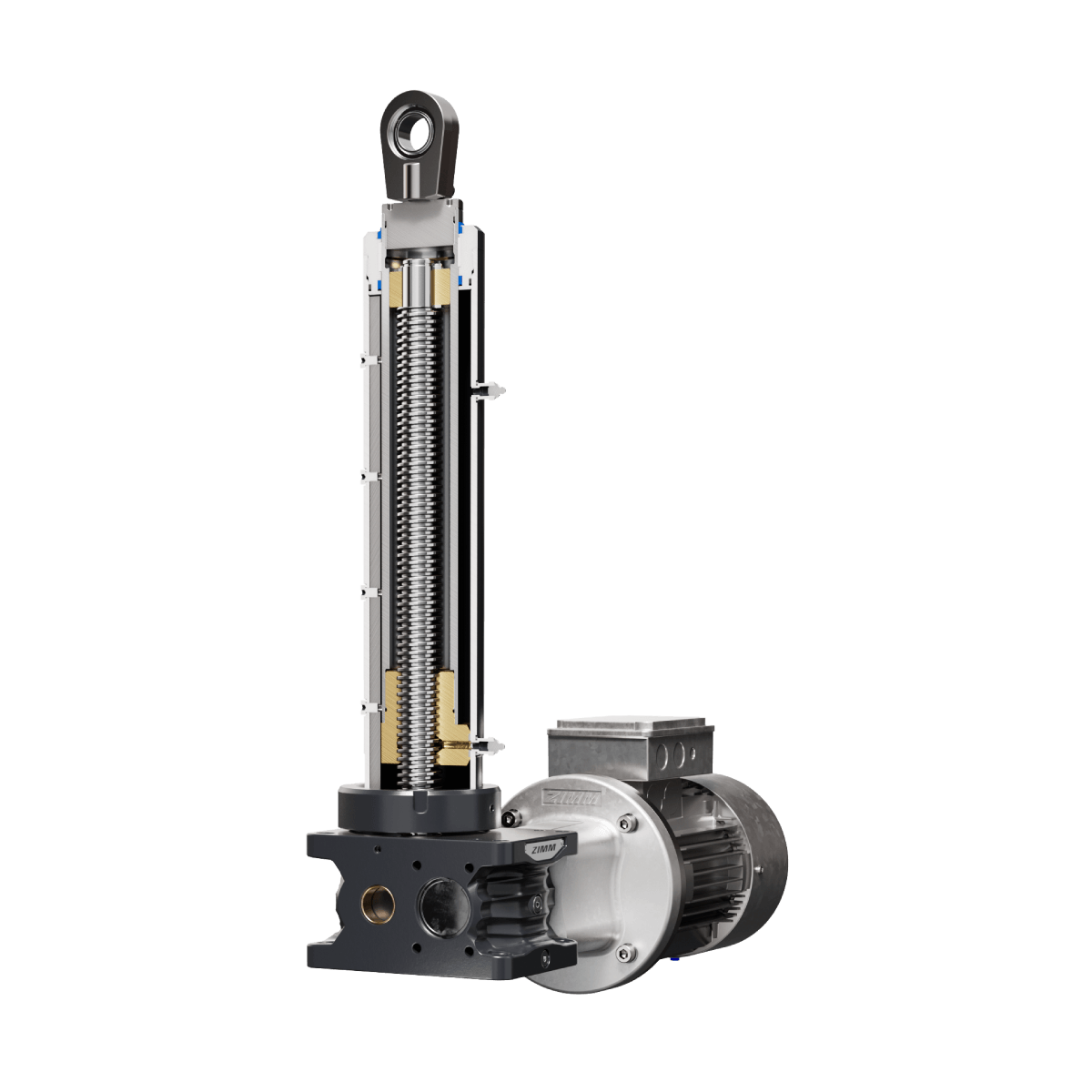

Serie ZA | Attuatori
Gli attuatori della serie ZA di ZIMM sono azionamenti lineari elettromeccanici per sollevare, abbassare, bloccare, inclinare, posizionare e regolare carichi. Il motore viene flangiato lateralmente. La serie ZA funziona senza fluido idraulico e, rispetto alle soluzioni idrauliche, è più efficiente dal punto di vista energetico e richiede meno manutenzione.
Disponibili in quattro taglie da 25 a 200 kN, a scelta con vite trapezoidale o vite a ricircolo di sfere. La vite alloggiata nel corpo e il riduttore ermetico proteggono da sporco, polvere e acqua. Sono possibili elevati gradi di protezione IP. Flange, teste a snodo, supporti e finecorsa adatti provengono dal sistema modulare ZIMM.

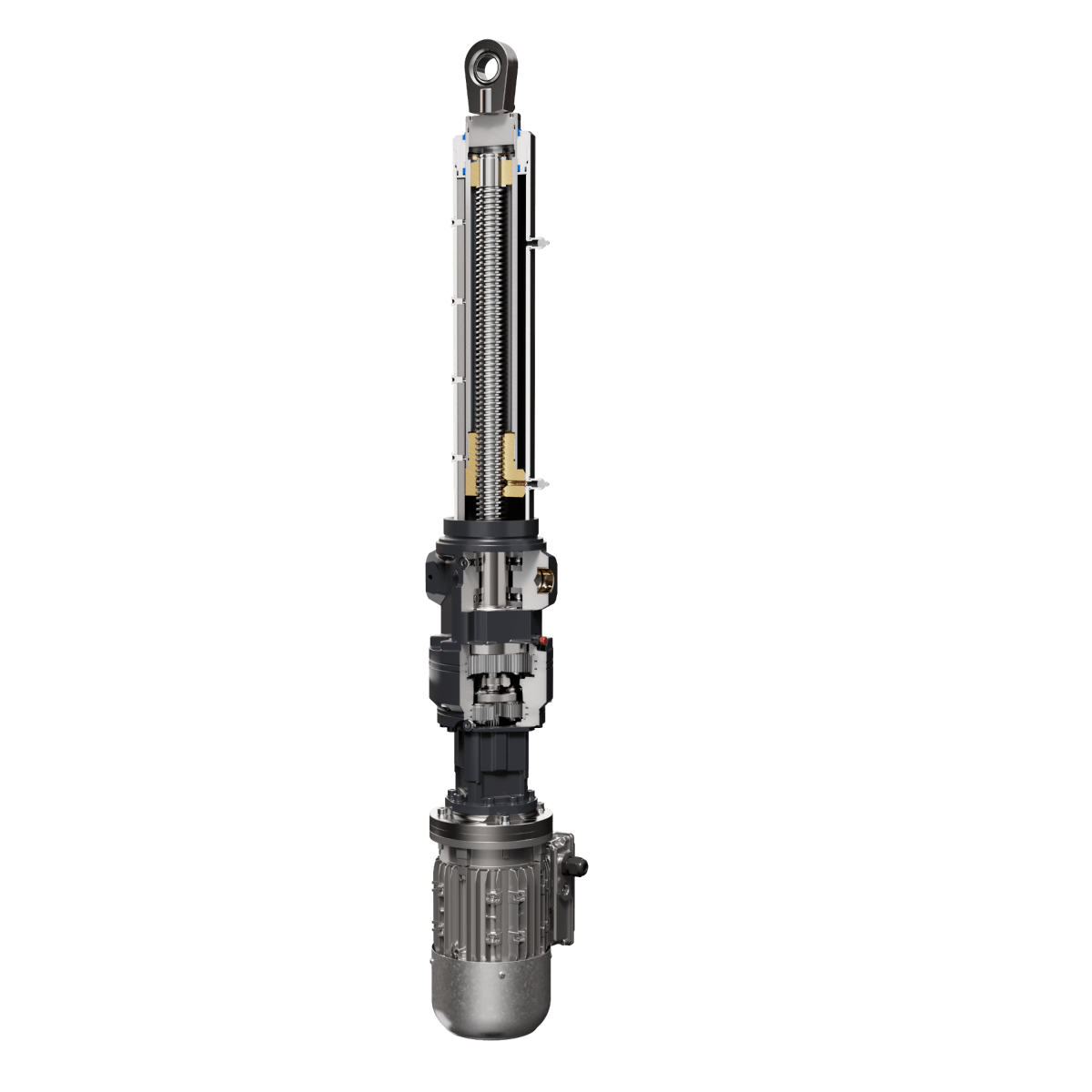

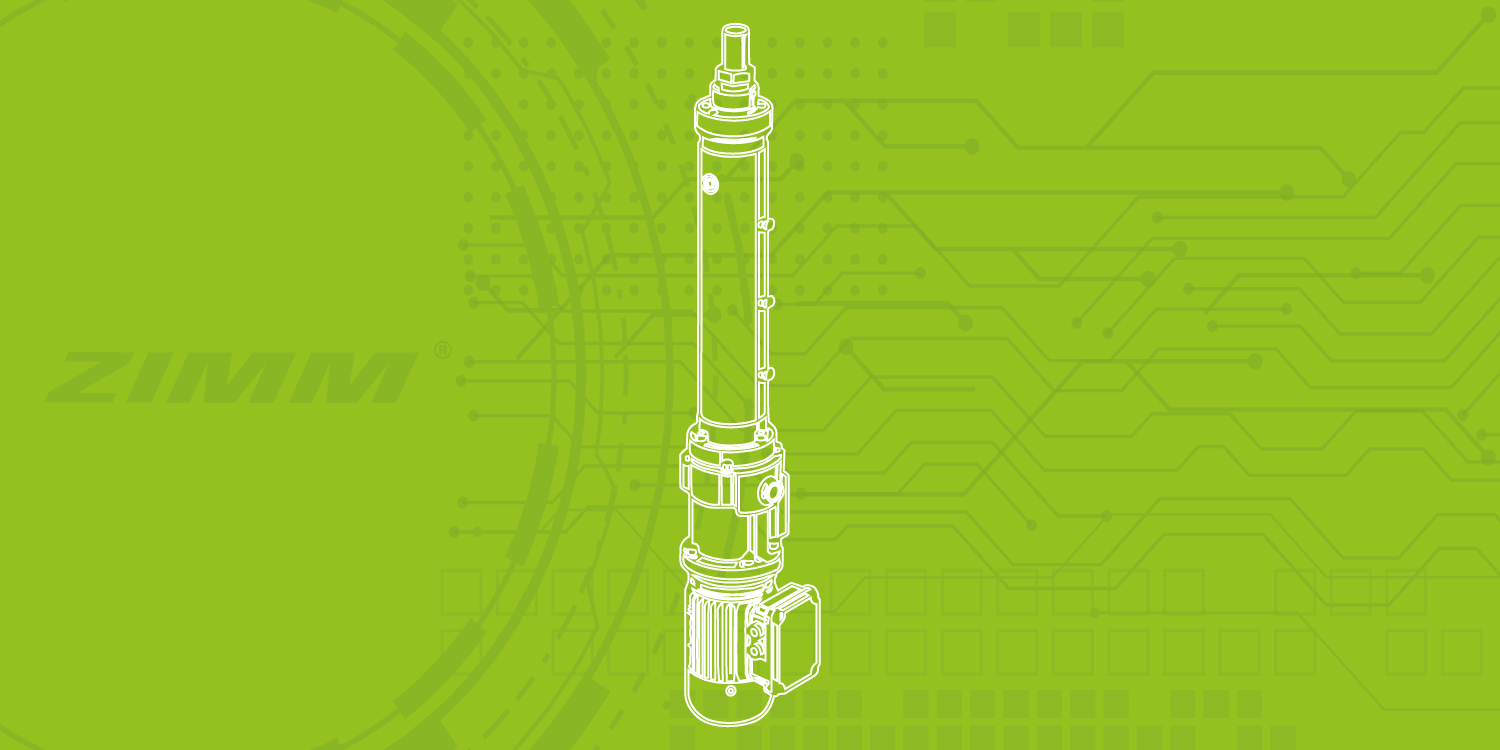

Serie ZA-I | Attuatori
Gli attuatori della serie ZA-I di ZIMM sono azionamenti lineari elettromeccanici per bloccare, posizionare e regolare. Motore, riduttore e vite si trovano su un asse comune. Questa forma costruttiva coassiale mantiene l’azionamento snello e consente l’installazione anche in caso di spazio di montaggio ridotto.
Disponibili in quattro taglie da 25 a 200 kN, a scelta con riduttore epicicloidale a uno o a due stadi oppure come azionamento diretto, in funzione del rapporto di intermittenza (ED) e del dimensionamento del sistema. La vite alloggiata nel corpo è protetta da sporco, polvere e acqua. Flange, teste a snodo, supporti e finecorsa adatti provengono dal sistema modulare ZIMM.
Elettromeccanica vs. Idraulica
In molte applicazioni, gli attuatori elettromeccanici sono un’alternativa alle soluzioni idrauliche quando precisione, economicità e movimento controllato sono al centro dell’attenzione:
| Criterio | Elettromeccanica ZIMM | Idraulica |
| Efficienza energetica | Elevata – energia solo su richiesta | Pompa sempre in funzione |
| Precisione di posizionamento | Precisione al micrometro, ripetibile | Le perdite compromettono la precisione |
| Costi di manutenzione | Minimi, nessuna gestione dei fluidi | Elevati – olio, filtri, guarnizioni |
| Compatibilità ambientale | Nessun danno da perdite, esente da perdite | Rischio di contaminazione da olio |
| Sforzo di installazione | Compatto, facile integra-zione | Tubazioni e guarnizioni complesse |
| Sicurezza operativa | Nessun rischio di incendio dovuto all’olio | Pericolo di incendio in caso di perdite |
| Sincronizzazione | Più assi sincronizzabili con precisione | Complessa, sensibile ai cali di pressione |
| Rumore di funzionamento | Silenzioso, nessuna pompa idraulica | Rumoroso a causa dei gruppi pompa |
| Controllabilità / Digitalizzazione | Semplice integrazione PLC, Industria 4.0 | Più complesso, carattere analogico |
| Pulizia / Igiene | Ideale per camere bianche e alimenti | Residui di olio problematici |
Combinazioni possibili | Sistema modulare ZIMM
Il sistema modulare ZIMM collega gli attuatori elettromeccanici con accessori adatti per l’integrazione meccanica. Interfacce standardizzate, flange e accessori facilitano l’adattamento a diverse situazioni di montaggio e concetti di impianto.
Aree di utilizzo e applicazioni
Gli attuatori elettromeccanici ZIMM vengono impiegati per il sollevamento, l’abbassamento, il posizionamento e la regolazione precisi di componenti o carichi. Sono adatti per applicazioni in cui sono richiesti movimento lineare riproducibile, meccanica robusta e integrazione controllata in macchine o impianti.
Nel terminale di presa (spreader), le funzioni di bloccaggio e di regolazione devono essere azionate con precisione e comandate in modo meccanicamente tracciabile. Specialmente nell'esercizio intermodale, le sequenze di movimento ripetibili sono essenziali.Gli attuatori ZA eseguono il movimento di regolazione. Gli elementi funzionali contrapposti possono essere accoppiati meccanicamente tramite un albero di collegamento diretto e sincronizzati in modo controllato.
I carri per il trasporto di scambi portano gli scambi completamente premontati direttamente dallo stabilimento di montaggio al cantiere ferroviario, dove vengono immediatamente installati; lo scambio rimosso ritorna nello stesso ciclo per essere ricondizionato o riciclato. L'applicazione comprende due funzioni di azionamento separate: gli attuatori elettromeccanici di ZIMM gestiscono l'inclinazione e il posizionamento dello scambio, mentre i martinetti a vite ZIMM azionano il sistema di fissaggio meccanico per il bloccaggio e lo sbloccaggio dei componenti dello scambio.
Quattro attuatori ZIMM compensano le irregolarità del terreno nei punti di appoggio e portano il veicolo in posizione orizzontale. Solo successivamente il radar viene spostato nella posizione operativa.
Domande frequenti sugli attuatori ZIMM
La nostra gamma di attuatori
A seconda dell’area di utilizzo e dell’applicazione dei martinetti, sono disponibili 14 diverse dimensioni differenti tra loro per serie e forza di sollevamento a partire dai 25kN fino a 200kN.
25kN-200kN
25kN-200kN
Inviate ora la vostra richiesta per un’applicazione di sollevamento o posizionamento
State pianificando un’applicazione di sollevamento, posizionamento, regolazione o sostegno con spazio di installazione limitato e necessitate di un’offerta o di supporto tecnico per gli attuatori ZIMM? Descrivete la vostra applicazione e allegate un disegno, uno schizzo o una specifica tecnica con la situazione di montaggio prevista. I nostri ingegneri applicativi vi supporteranno nella scelta della serie, della taglia, della versione della vite e dell’attacco, nonché dei componenti più adatti per il motore, i collegamenti e gli accessori attingendo dal sistema modulare ZIMM, anche per applicazioni speciali specifiche del progetto.
