Vite-R | rotante: La vite è fissata alla ruota elicoidale e ruota con essa. Il carico è sostenuto da una chiocciola esterna, bloccata in rotazione, che si muove assialmente lungo la vite. Accessori tipici sono chiocciole, supporti chiocciola e adattatori cardanici. Vite-S | traslante: La ruota elicoidale ha una filettatura interna. La vite viene spostata assialmente al suo interno e sostiene il carico. «Traslante» significa bloccata in rotazione, non immobile: la vite è il componente in movimento. Accessori tipici sono i terminali della vite, come terminale a forcella, terminale a snodo sferico e terminale forato oscillante, nonché dispositivi antirotazione. Per gli attuatori elettromeccanici delle Serie ZA e ZA-I, la vite è già parte integrante dell’azionamento; la gamma di accessori comprende in questo caso fissaggio, collegamento del carico, collegamento motore e monitoraggio.
ZIMM GmbH sviluppa e produce martinetti meccanici, rinvii angolari, attuatori elettromeccanici e componenti accessori adatti per applicazioni industriali di sollevamento, posizionamento e azionamento presso la sede in Millenniumpark 3, 6890 Lustenau, Austria.
Più rapidamente al sistema di sollevamento completo con il sistema modulare ZIMM
Il sistema modulare ZIMM supporta la selezione di componenti corrispondenti per attuatori, martinetti meccanici e accessori. In questo modo è possibile comporre sistemi di sollevamento completi da componenti di prodotto e accessori.

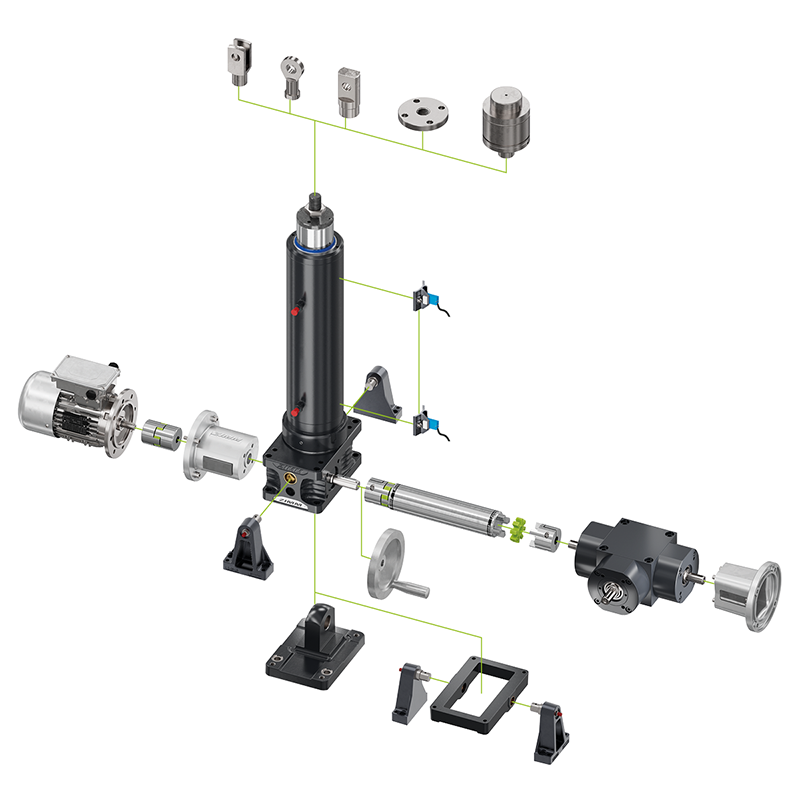

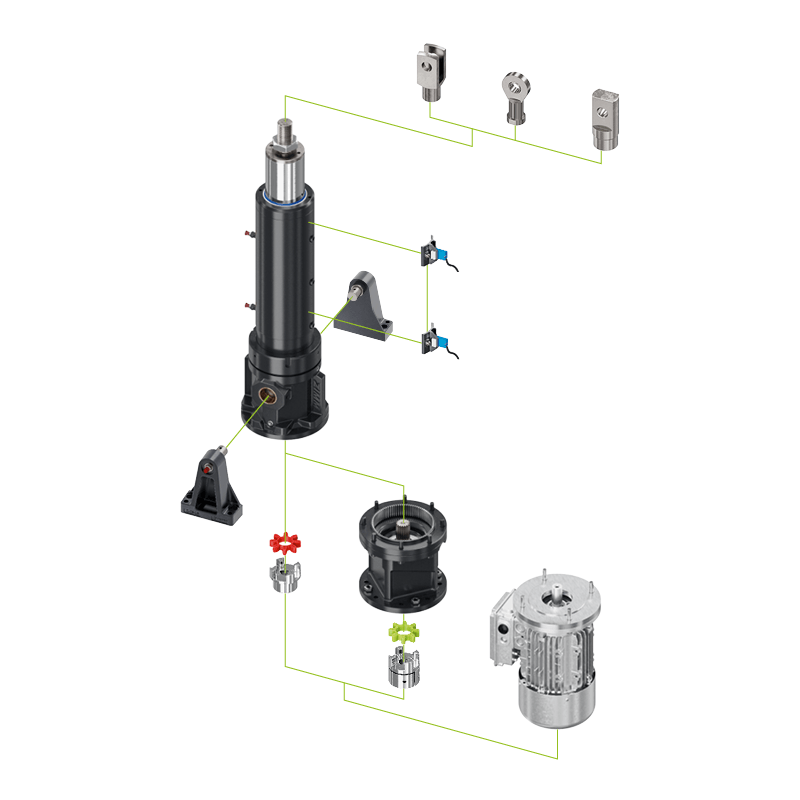

Sistema modulare ZIMM | Attuatori
 |
 |
Sistema modulare ZIMM | Martinetti
 |
 |
Matrice degli accessori per attuatori e martinetti meccanici
| Applicazione | Viti, chiocciole e dadi | Adattatori e terminali | Fissaggio e supporti | Protezione e sicurezza | Comando, tecnica di connessione e lubrificanti |
|---|---|---|---|---|---|
| Attuatori | ZA | – | Terminale a forcella GK Terminale a snodo sferico KGK Terminale forato oscillante SLK |
Terminale a flangia BF Staffe per oscillare LB (5 – 25) Staffe per oscillare LB (35 – 1000) Flangia oscillante KAR (5 – 1000) Cerniera posteriore SLKO |
Ammortizzatore d´urto LAD Finecorsa ES per Attuatori |
Volantino HR Lubrificanti Z-LUB & KART |
| Attuatori | ZA-I | – | Terminale a forcella GK Terminale a snodo sferico KGK Terminale forato oscillante SLK |
Staffe per oscillare LB (35 – 1000) | Finecorsa ES per Attuatori | – |
| Martinetti | R-Vite | rotante | Vite trapezoidale Vite a ricircolo di sfere con chiocciola cilindro KGT-Z Vite a ricircolo di sfere con chiocciola flangiata KGT-F Chiocciola flangiata FM Chiocciola flangiata KGT Chiocciola duplex DM Dado in ottone rosso LRM Dado in acciaio KSM, LSM Dado esagonale SKM Chiocciola autoallineante PM Chiocciola autolubrificata FFDM Chiocciola di sicurezza SIFA-R |
Supporto chiocciola TRMFL per chiocciola flangiata FM Supporto chiocciola KGT Supporto cardanico DMA per chiocciola duplex DM Adattatore cardanico KGKAR per flangia KGT-F |
Terminale a flangia vite GLP Staffe per oscillare LB (5 – 25) Staffe per oscillare LB (35 – 1000) Flangia oscillante KAR (5 – 1000) Flangia oscillante GSZ-KAR Supporti di montaggio GSZ-BFL Supporti STL |
Soffietto FB, cilindrico Soffietto FB, poligonale Adattatore FBA Spirali metalliche SF Calotta di protezione SK |
Volantino HR Perni dell’albero WZ Lubrificanti Z-LUB & KART |
| Martinetti | S-Vite | traslante | Vite trapezoidale Vite a ricircolo di sfere con chiocciola cilindro KGT-Z Vite a ricircolo di sfere con chiocciola flangiata KGT-F |
Terminale a forcella GK Terminale a snodo sferico KGK Terminale forato oscillante SLK |
Terminale a flangia BF Staffe per oscillare LB (5 – 25) Staffe per oscillare LB (35 – 1000) Flangia oscillante KAR (5 – 1000) Flangia oscillante GSZ-KAR Supporti di montaggio GSZ-BFL Tubo rinforzato oscillante STRO Supporti STL |
Dispositivo antirotazione VS Dispositivo antisvitamento AS Tubo di protezione SRO con coperchio Soffietto FB, cilindrico Soffietto FB, poligonale Adattatore FBA Anello di fissaggio FBR Spirali metalliche SF Calotta di protezione SK Finecorsa ES |
Volantino HR Perni dell’albero WZ Lubrificanti Z-LUB & KART |
