| Ghisa grigia (GG25) | |
| Bronzo (Rg7) |

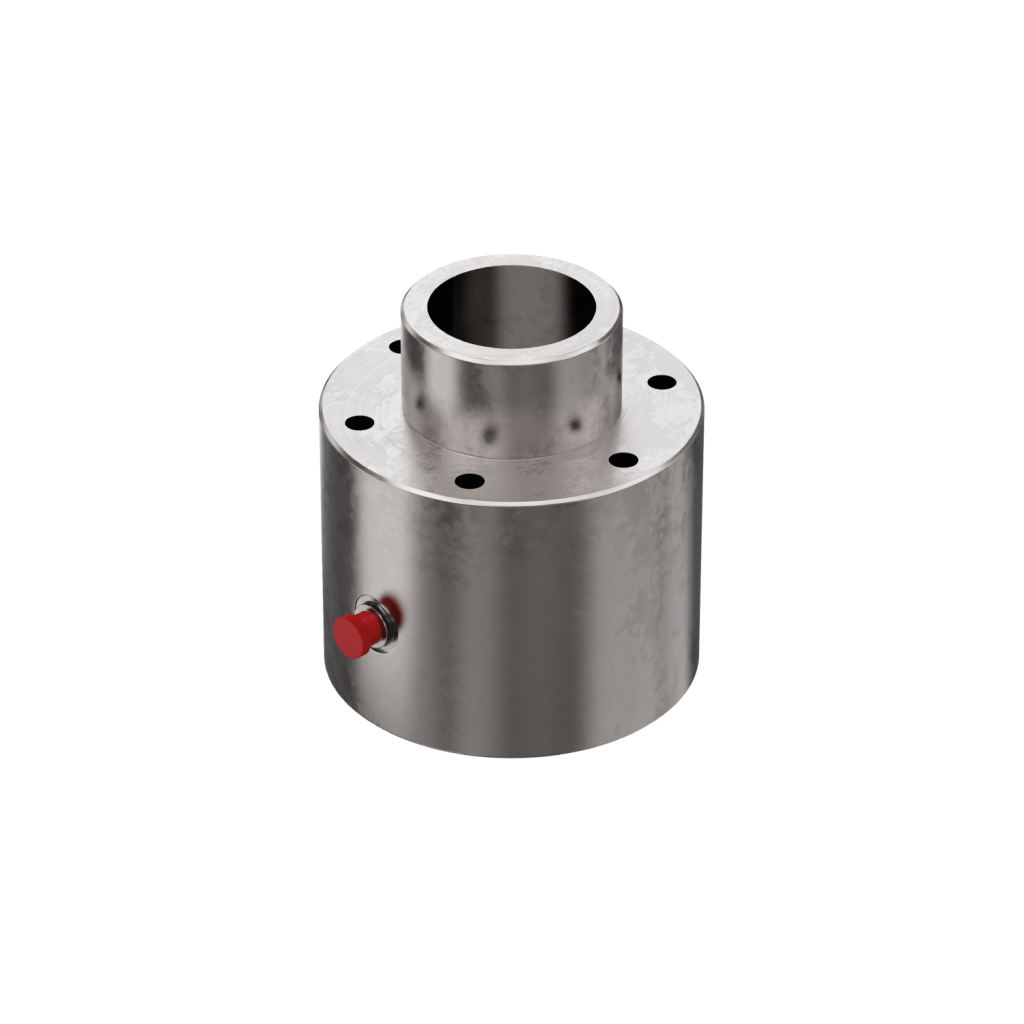

- Compensa disallineamenti fino a max. 3°
- Montaggio dei soffietti su ambo i lati
- Stesso Ø centraggio martinetto e terminale a flangia
- Punto di ingrassaggio per lubrificazione singola o centralizzata
Attenzione:
La chiocciola autoallineantenon può compensare errori di parallelismo delle viti tra loro e rispetto alle guide. Si deve porre attenzione ad un corretto allineamento. Anche i piani di appoggio dei martinetti devono essere esattamente a 90° rispetto alle guide.

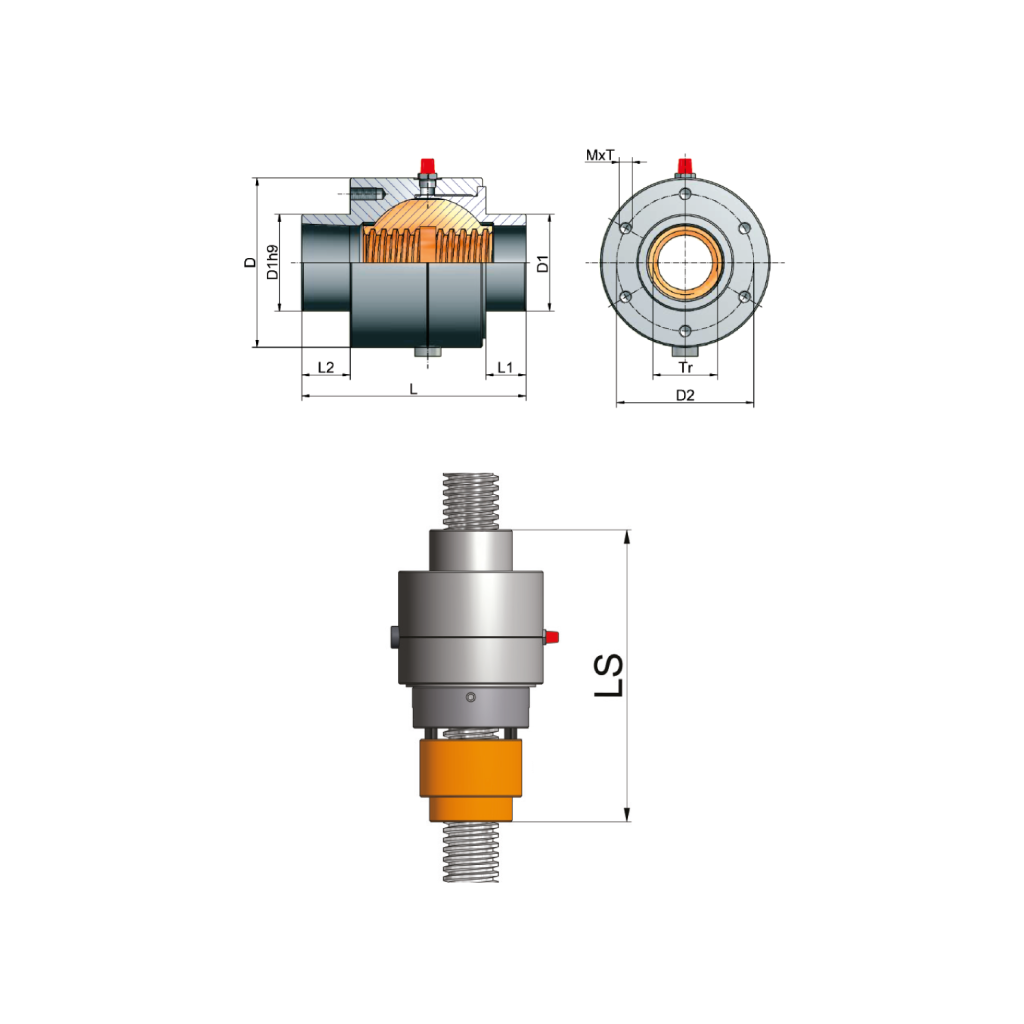

| Taglia | Tr | D | D1 | D2 | M x T | L | L1 | L2 | LS* | kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 5 kN | Tr 18×4 | 52 | 29 | 40 | M5x12 | 78 | 13 | 21 | 123 | 0,7 |
| 10 kN | Tr 20×4 | 74 | 39 | 60 | M6x12 | 83 | 13 | 24 | 128 | 1,5 |
| 25 kN | Tr 30×6 | 88 | 46 | 70 | M6x12 | 95 | 13 | 27 | 158 | 2,4 |
| 35 kN | Tr 40×7 | 105 | 60 | 85 | M8x16 | 129 | 15 | 30 | 212 | 5,1 |
| 50 kN | Tr 40×7 | 105 | 60 | 85 | M8x16 | 129 | 15 | 30 | 212 | 5,1 |
| 100 kN | Tr 55×9 | 148 | 85 | 120 | M10x20 | 190 | 15 | 45 | 298 | 15,1 |
| 150 kN | Tr 60×9 | 165 | 90 | 125 | M12x24 | 210 | 15 | 45 | 330 | 21,9 |

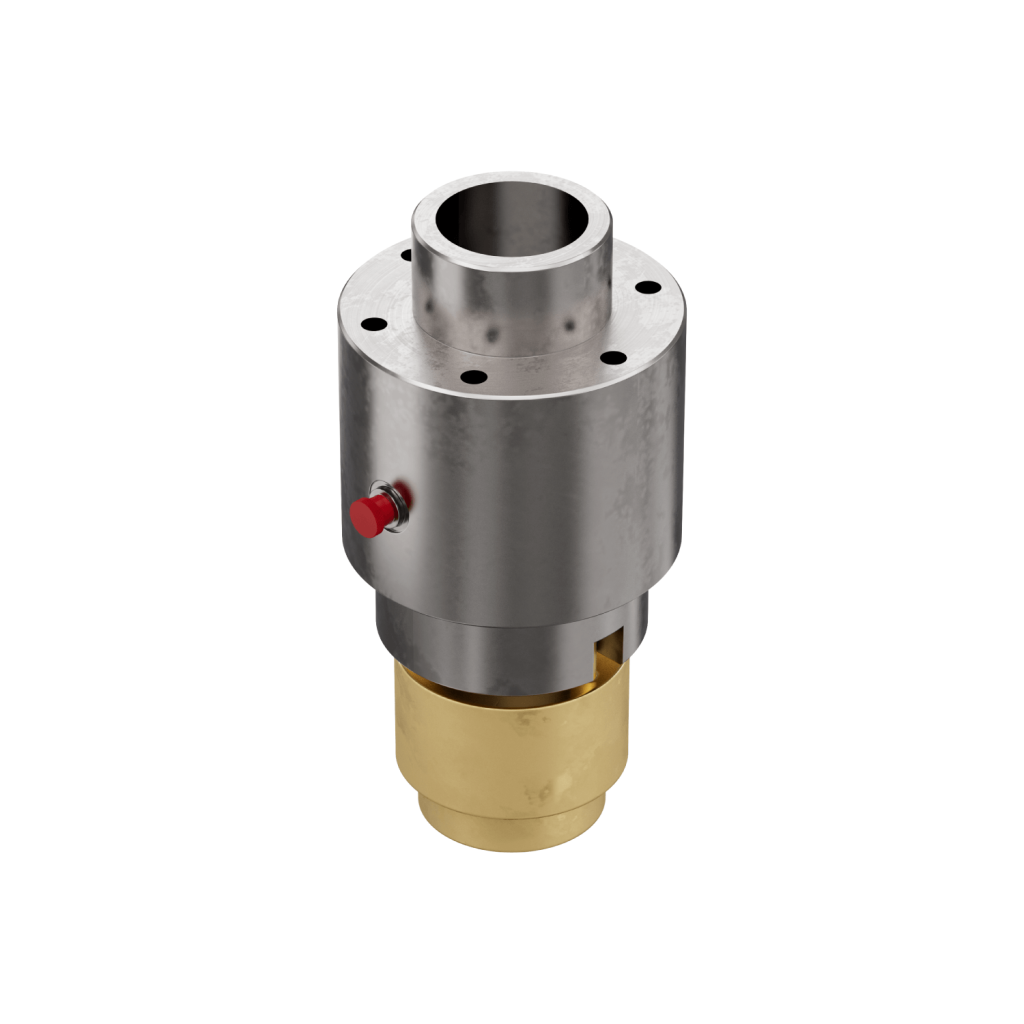

*Lunghezza totale PM incl. chiocciola di sicurezza SIFA.
Dimensioni per altre misure su richiesta.
