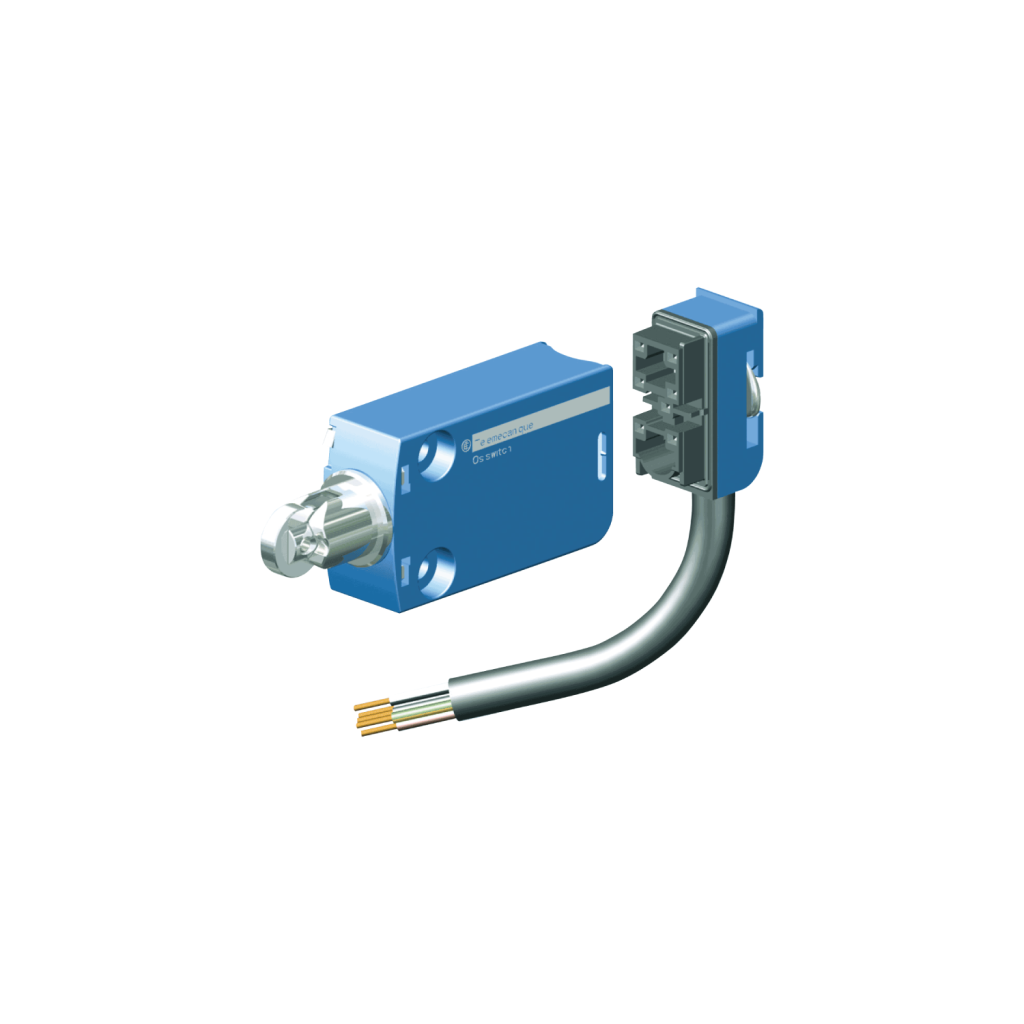

Finecorsa ES

Tipo:	Finecorsa elettromeccanico
Materiale:	Involucro e rullino metallici
Funzionamento:	1 NO+1 NC commutabili
Classe di protezione:	IP67
Campo di temperatura:	-40°C a +70°C
Materiale - cavo standard:	PVC nero Ø 7,3 mm, 5 x 0,75 mm²
Temperatura - cavo standard:	-25°C a +70°C
Temperatura - cavi specialic:	-40°C a +105°C (disponibile solo su richiesta)
Dati operativi elettrici:	Max. 240V AC / 1,5A Max. 250V DC / 0,1A
Durata utile elettrica:	5 milioni di cicli di comm. con tensione cont 240V DC/3W 1 milione di cicli di comm. con tensione alt 230V AC/0,5A
Peso - finecorsa:	0,2 kg
Peso - cavo (5m):	0,45 kg

Attenzione:
I finecorsapossono essere montati in qualsiasi lato del tubo di protezione SRO.

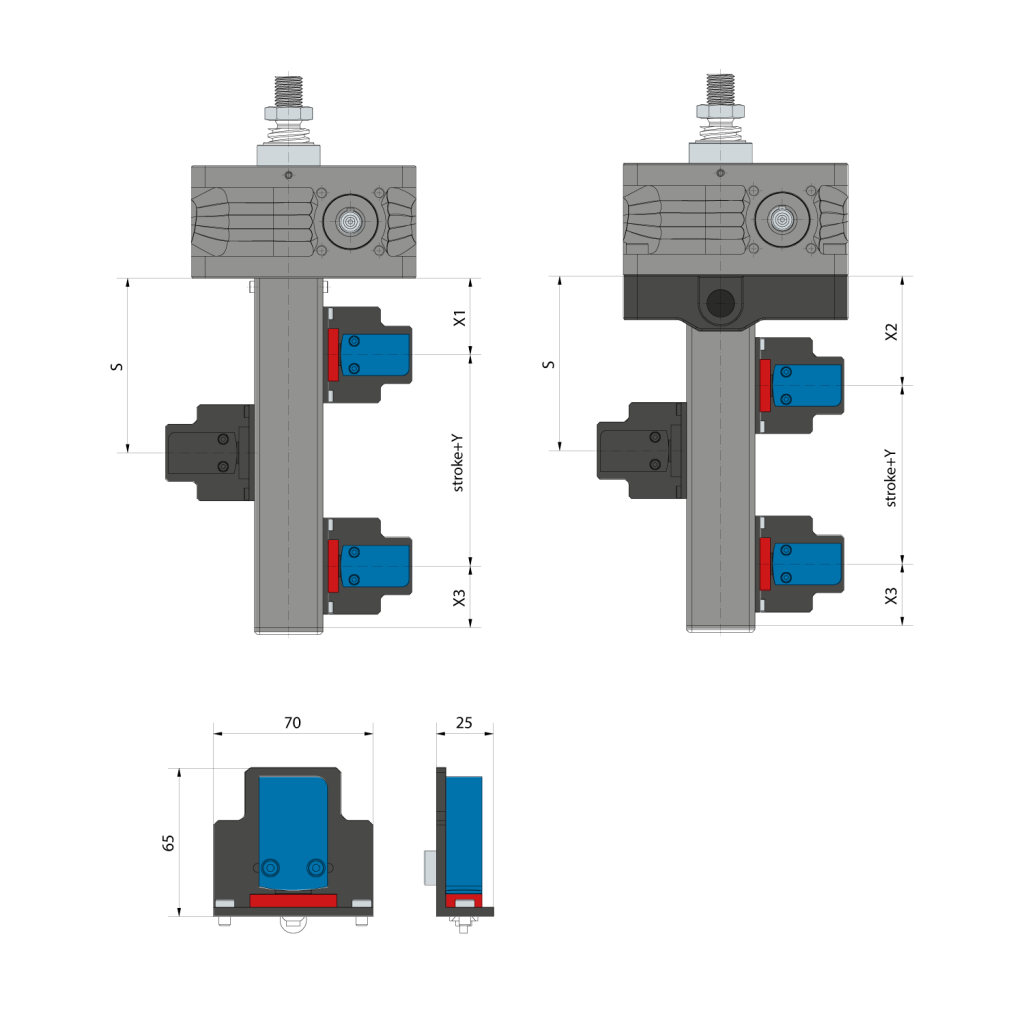

Taglia	Filetto	Dimensioni	X1	X2	X3	Y
2,5 kN	TR	16×4	48	70	48	21
5 kN	KGT	16×5	49	70	45	25
	KGT	16×10	49	70	45	25
	TR	18×4	49	70	45	25
10 kN	TR	20×4	52	72	45	24
	KGT	25×5	52	72	45	24
	KGT	25×10	52	72	45	24
	KGT	25×25	77	77	68	24
	KGT	25×50	142	142	133	24
25 kN	TR	30×6	56	80	45	24
	KGT	32×5	56	80	45	24
	KGT	32×10	56	80	45	24
	KGT	32×20	56	80	45	24
	KGT	32×40	91	91	78	24
35 kN	TR	40×7	64	90	45	34
50 kN	KGT	40×5	65	90	45	34
	TR	40×7	65	90	45	34
	KGT	40×10	65	90	45	34
	KGT	40×20	65	90	45	34
	KGT	40×40	90	90	68	34
100 kN	KGT	50×10	65	110	45	34
	KGT	50×20	70	110	48	34
	KGT	50×40	110	110	88	34
	TR	55×9	65	110	45	34
150 kN	TR	60×9	70	120	45	34
	KGT	63×10	70	120	45	34
	KGT	63×20	75	120	48	34
	KGT	63×40	115	120	88	34
	KGT	63×60	155	155	128	34

Dimensioni per altre misure su richiesta.
