| POM incl. vitia scomparsa | |
| Bronzo massiccio | |
| Acciaio | |

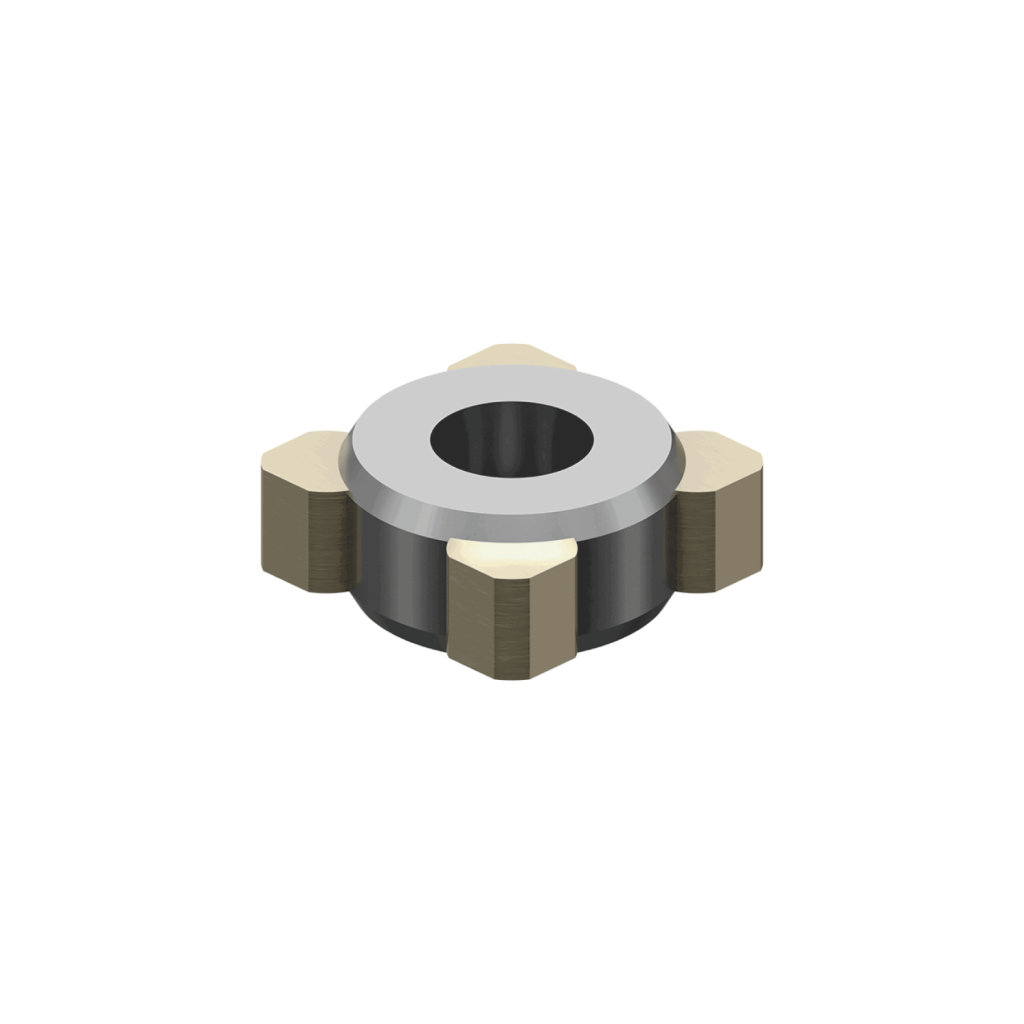

| Il dispositivo antirotazione è necessario in abbinamento ai finecorsa ES e al terminale a snodo sferico KGK o quando il carico non è guidato o vincolato. |

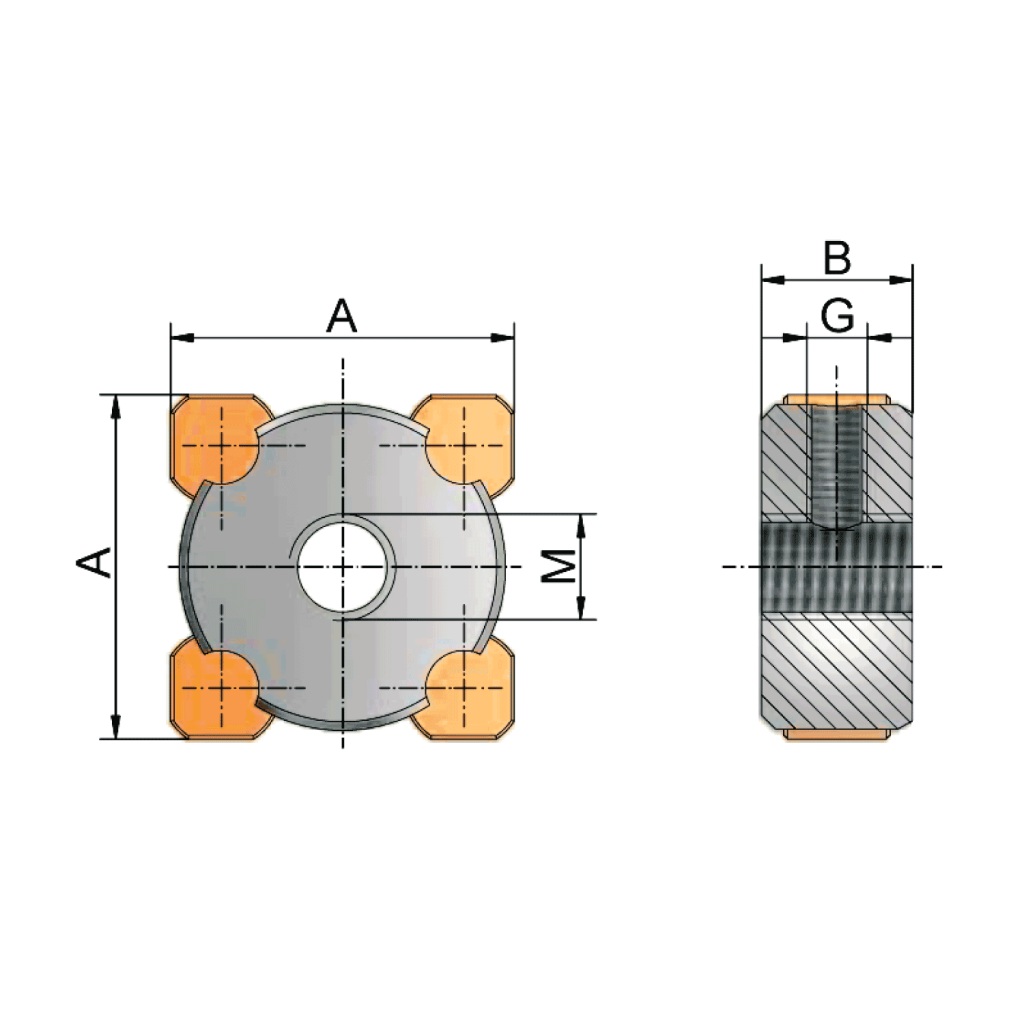

| Taglia | A | B | G | M | kg |
|---|---|---|---|---|---|
| 2,5 kN | 31×21 | 15 | Ø3 | M10 | 0,01 |
| 5 kN | 31 | 15 | M6 | M12 | 0,1 |
| 10 kN | 46 | 20 | M8 | M14 | 0,23 |
| 25 kN | 46 | 20 | M8 | M20 | 0,23 |
| 35 kN | 56 | 30 | M8 | M24 | 0,65 |
| 50 kN | 84 | 30 | M10 | M30 | 1,27 |
| 100 kN | 84 | 30 | M10 | M36 | 1,2 |
| 150 kN | 114 | 30 | M12 | M48x2 | 2,15 |
Dimensioni per altre misure su richiesta.
