Ghisa grigia, verniciata di blu | |
Acciaio per cuscinetti a rulli | |
-30C°a + 120°C |
Attenzione:
I supporti STL vengono impiegati per il collegamento di alberi particolarmente lunghi e/o per velocità di rotazione elevate. Fare attenzione agli ingombri in altezza dei supporti stessi.

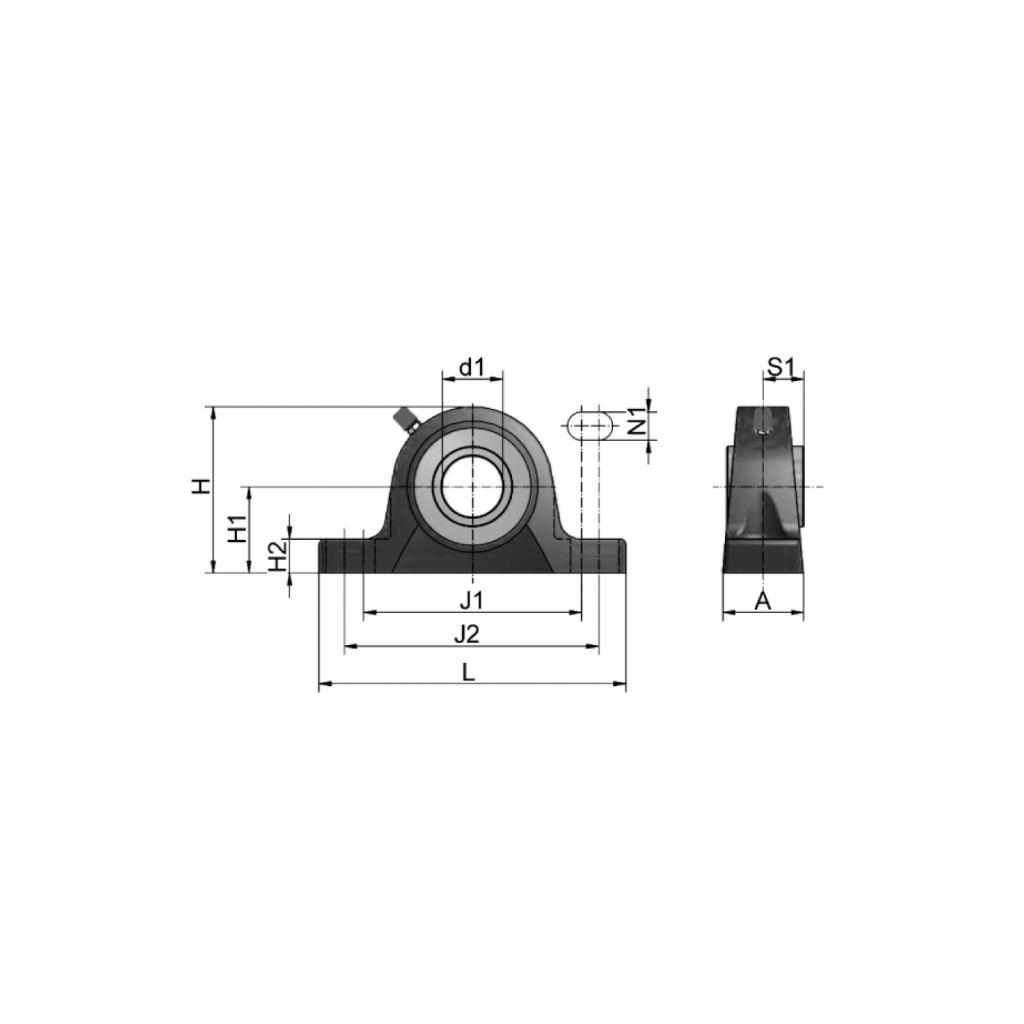

Taglia | d1 | A | H | H1 | H2 | J1 | J2 | L | N1 | S1 | kg |
---|---|---|---|---|---|---|---|---|---|---|---|
5kN | 15 | 32 | 56 | 30,2 | 14 | 88 | 106 | 127 | 11,5 | 15,3 | 0,47 |
10kN | 20 | 32 | 65 | 33,3 | 14 | 88 | 106 | 127 | 11,5 | 18,3 | 0,59 |
25kN | 30 | 40 | 82,5 | 42,9 | 17 | 108 | 127 | 152 | 14 | 22,2 | 1,1 |
35kN | 20 | 32 | 65 | 33,3 | 14 | 88 | 106 | 127 | 11,5 | 18,3 | 0,59 |
50kN | 20 | 32 | 65 | 33,3 | 14 | 88 | 106 | 127 | 11,5 | 18,3 | 0,59 |
100kN | 30 | 40 | 82,5 | 42,9 | 17 | 108 | 127 | 152 | 14 | 22,2 | 1,1 |
150kN | 30 | 40 | 82,5 | 42,9 | 17 | 108 | 127 | 152 | 14 | 22,2 | 1,1 |
Dimensioni per altre misure su richiesta.
