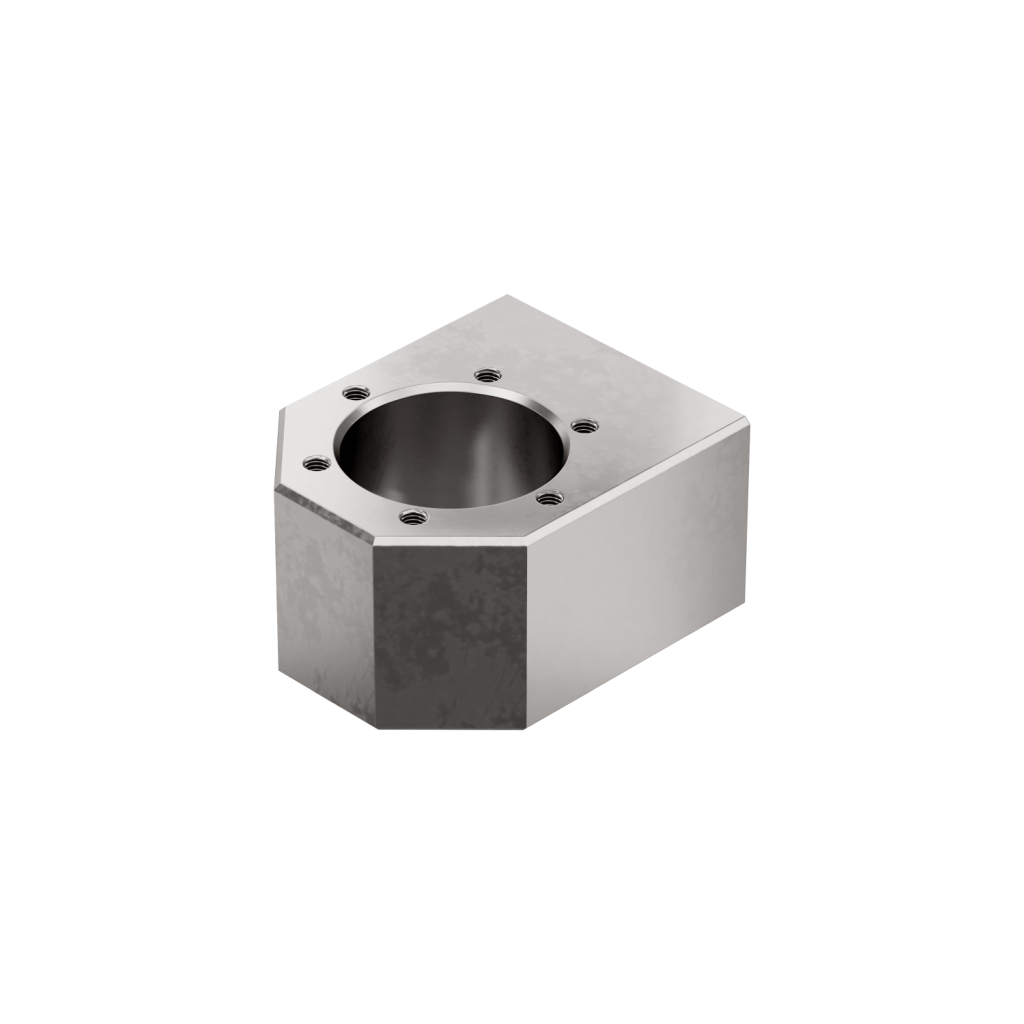

Supporto chiocciola TRMFL per chiocciola flangiata FM

Materiale:	Acciaio, con trattamento anticorrosione

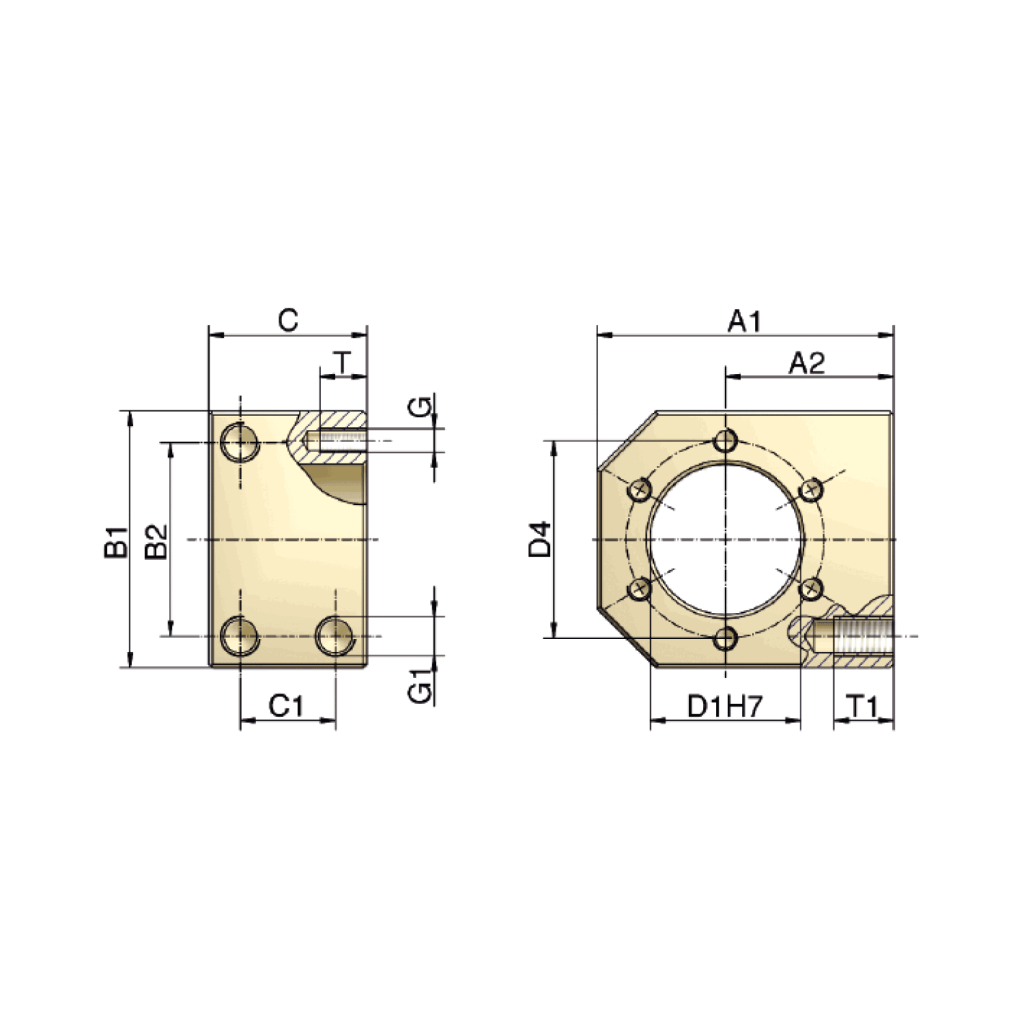

Taglia	A1	A2max1)	A2min1)	B1	B2	C	C1	G1xT1	D1	D4	GxT	kg
2,5 kN	60	35	25	50	34	40	24	M8x15	28	38	M5x10	0,7
5 kN	60	35	25	50	34	40	24	M8x15	28	38	M5x10	0,7
10 kN	68	37,5	29	58	39	40	24	M8x15	32	45	M6x12	0,9
25 kN	75	42,5	32,5	65	49	40	24	M10x15	38	50	M6x12	1,1
35 kN	120	70	50	100	76	65	41	M14x25	63	78	M8x14	4,5

1) La fornitura si intende con la misura A2max! Può essere modificato localmente dal cliente a A2min.

Dimensioni per altre misure su richiesta.
