Alluminio, anodizzato | |
PA6 GF15 | |
Plastica, polimero ad alte prestazioni |
Attenzione:

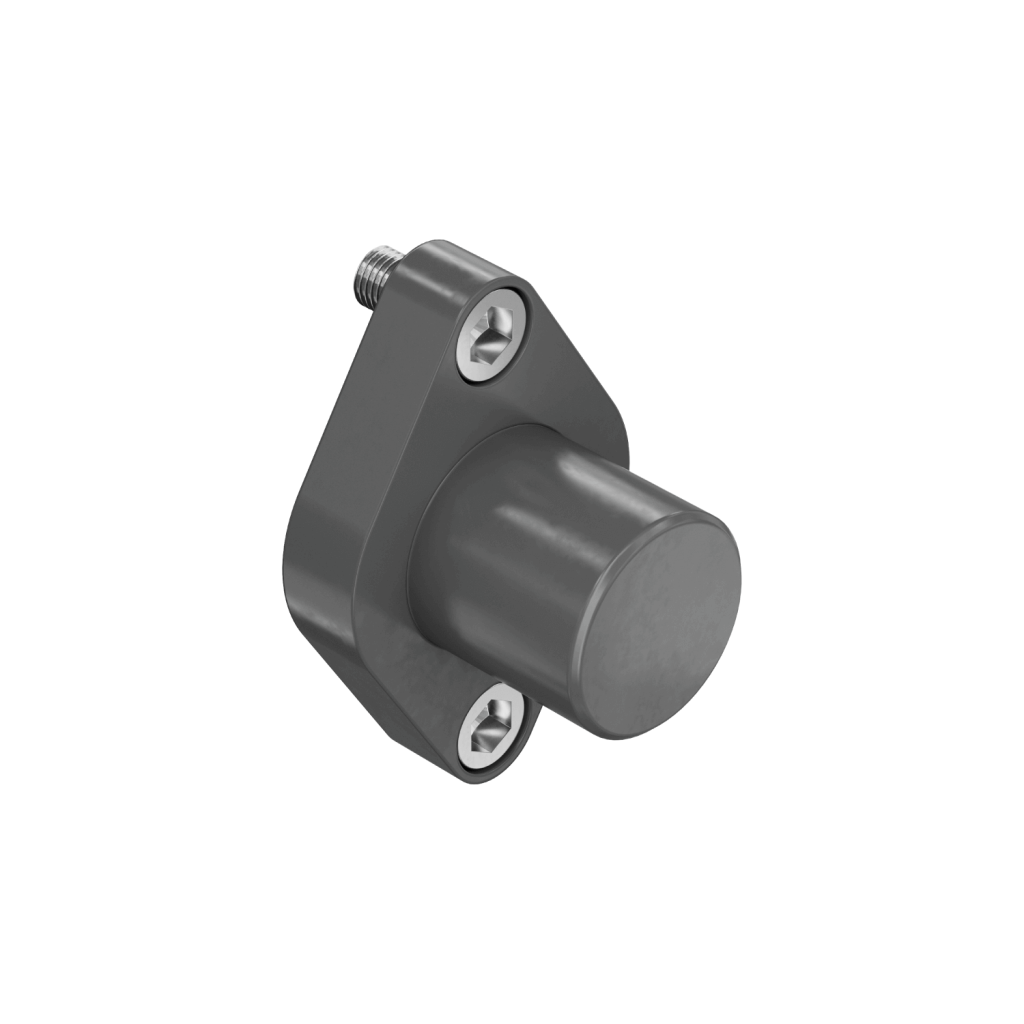

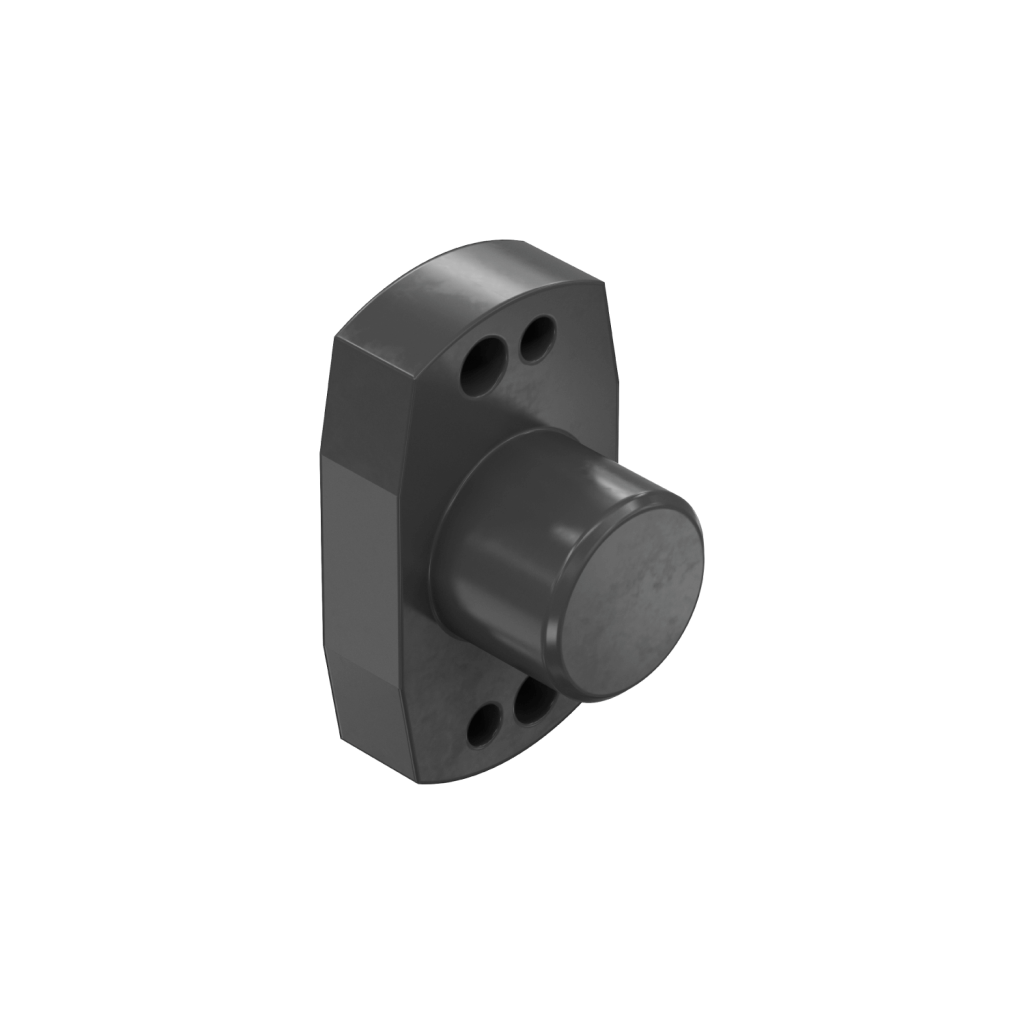

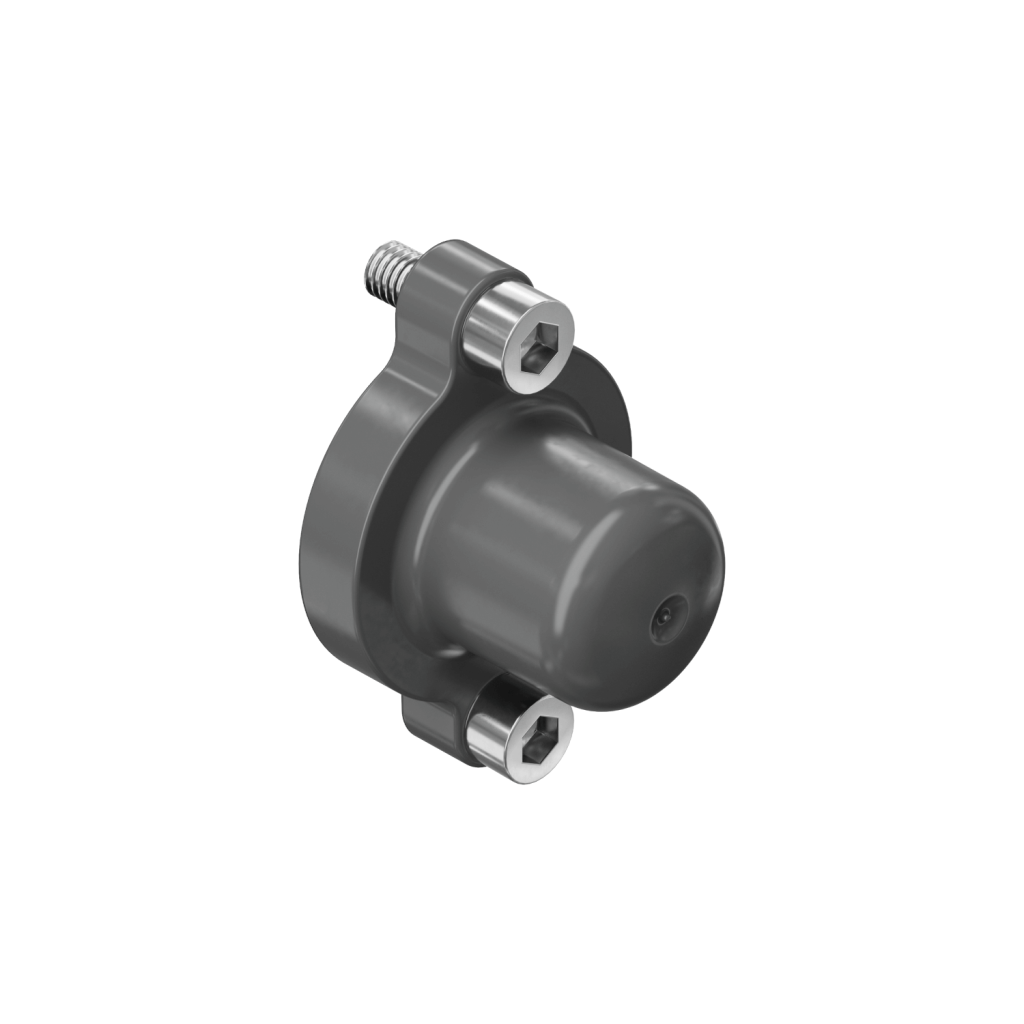

Idoneo per martinetti ZE, Z, GSZ e rinvii angolari KSZ-H. Per i rinvii angolari, la calotta di protezione deve essere della stessa dimensione della flangia del motore.

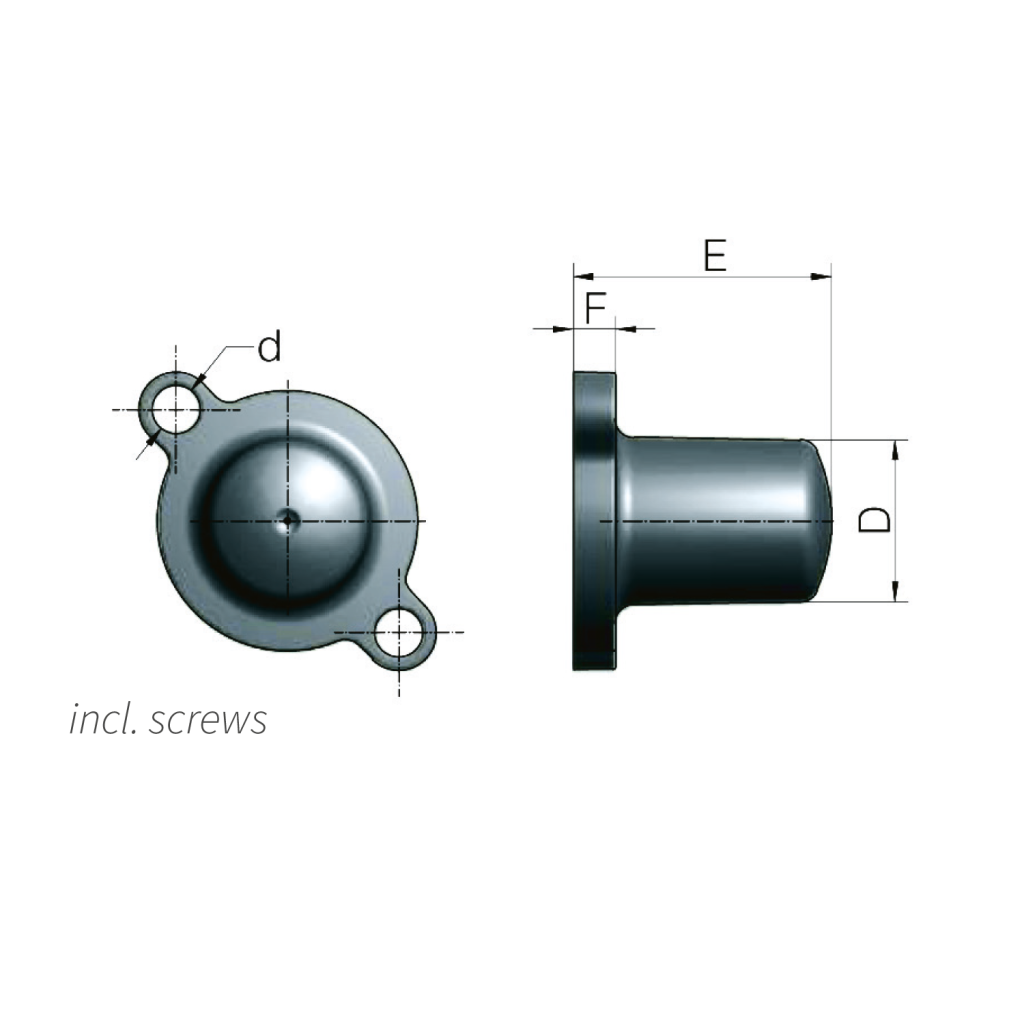

Taglia di riduttore | D | d | E | F | Viti DIN 912 | kg |
---|---|---|---|---|---|---|

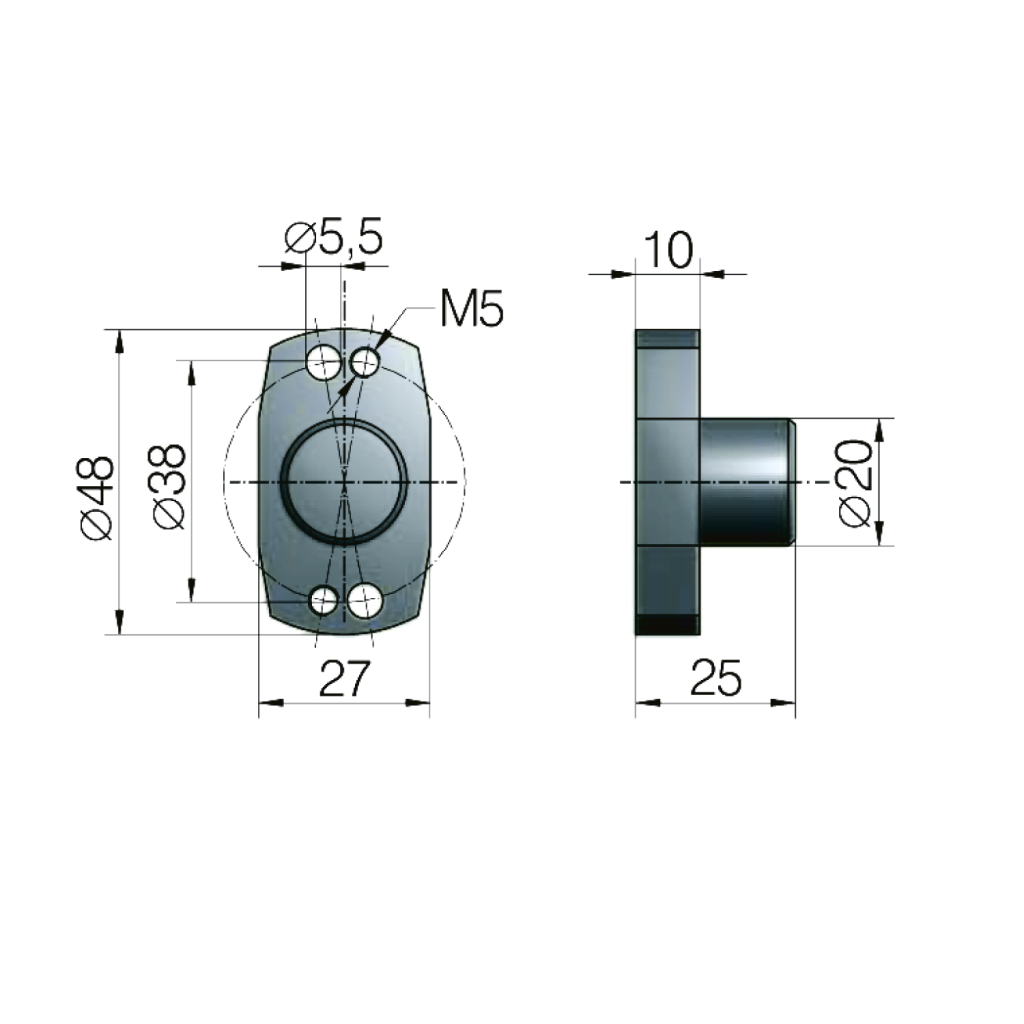

2,5 kN | 20 | 5,5/M5 | 25 | 10 | M5x55 | 0,05 |
5 kN | 25 | 7 | 32 | 8 | M6x16 | 0,02 |
10 kN | 30 | 9 | 32 | 8 | M8x16 | 0,04 |
25 kN | 31 | 9 | 49 | 8 | M8x16 | 0,05 |
35 kN | 35 | 11 | 54 | 8 | M10x20 | 0,07 |
50 kN | 35 | 11 | 55 | 8 | M10x20 | 0,08 |
100 kN | 46 | 13,5 | 74 | 8 | M12x25 | 0,12 |
150 kN | 46 | 13,5 | 74 | 8 | M12x25 | 0,12 |
Dimensioni per altre misure su richiesta.
