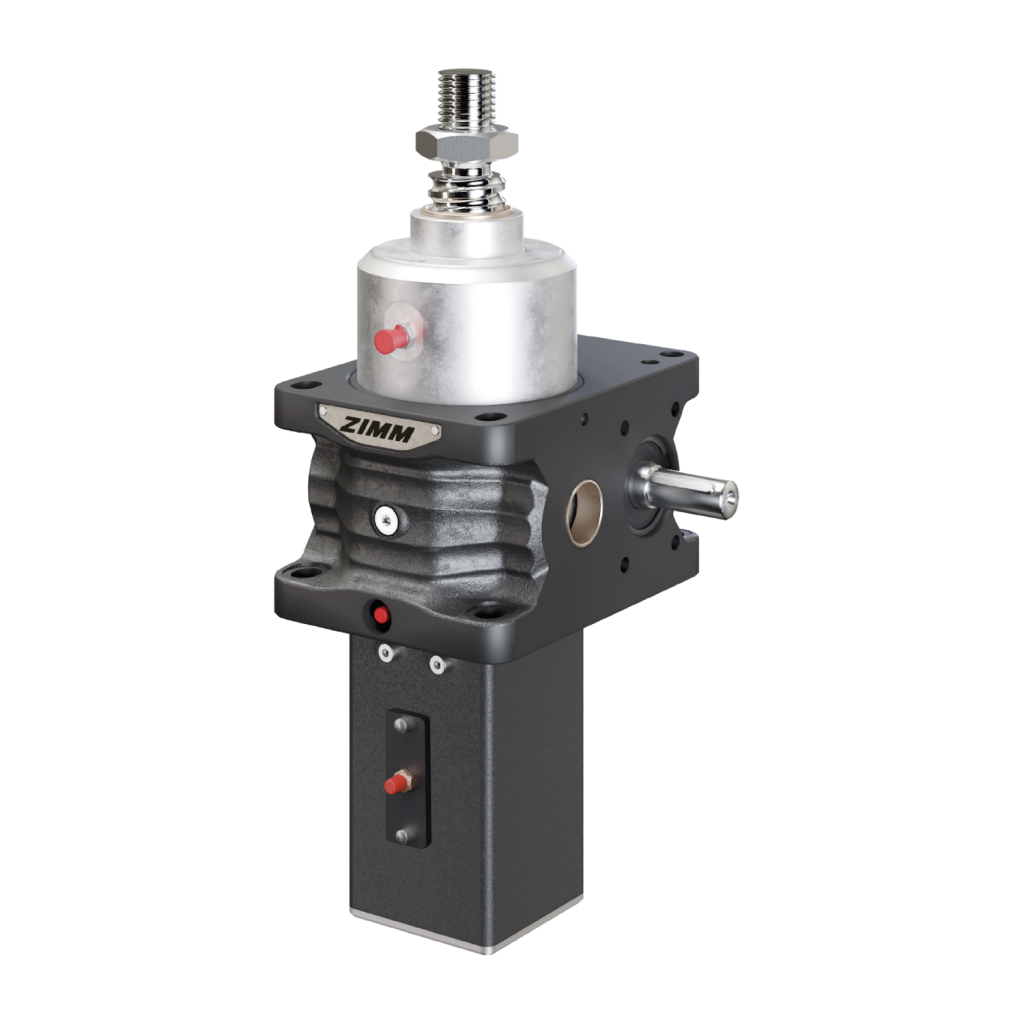

100 kN | |
1500 rpm | |
3000 rpm | |
50x20 | |
127,3 | |
270,3 | |
0,06 | |
GGG-50, con trattamento anticorrosione | |
Acciaio, temprato, rettificato | |
39 kg | |
15,7 kg | |
Grasso fluido sintetico | |
Grasso | |
Max. 60°C, superiore su richiesta | |
N: 5,45 kg cm² / L: 3,43 kg cm² | |
Max. 53,4 Nm (N) / Max. 13,5 Nm (L) | |
Max. 540 Nm | |
Traslante (S) |
Vite-R | rotante
La vite è fissata alla ruota elicoidale e ruota con essa. La chiocciola si muove quindi verso l'alto e verso il basso.
Vite-S | traslante
La ruota elicoidale ha una filettatura interna che trasforma il movimento rotatorio in movineto lineare della vite , a condizione che a quest´ultima sia impedita la rotazione.
Le serie ZE, ZE-H e Z, hanno le sedi con le boccole integrate nella cassa del martinetto. Possono supportare il carico nominale sia in spinta che in trazione.
Collocazione
5kN – 25kN | Lato anteriore e posteriore
35kN – 1000kN | Laterale
Lubrificare la vite a ricircolo di sfere KGT ogni 300 ore di funzionamento effettivo. In caso di carichi elevati ogni 100 ore. | |
La vite trapezoidale deve essere sottoposta a ispezioni regolari e rilubrificata in base al ciclo di lavoro. |
Possibili opzioni di montaggio con carico in spinta e in trazione con fori passanti o ciechi.
