| 1000 kN | |
| TR 160×20 | |
| 1000 rpm | |
| 1000 rpm | |
| GGG-50, con trattamento anticorrosione | |
| Acciaio, temprato, rettificato | |
| 408 kg | |
| 139 kg | |
| Olio sintetico per ingranaggi | |
| Grasso | |
| Max. 60°C, superiore su richiesta | |
| N: 351,92 kg cm² / L: 295,91 kg cm² | |
| Max. 680 Nm (N) / Max. 450 Nm (L) | |
| Max. 4.570 Nm | |
| Traslante (S) |
Vite-R | rotante
La vite è fissata alla ruota elicoidale e ruota con essa. La chiocciola si muove quindi verso l’alto e verso il basso.

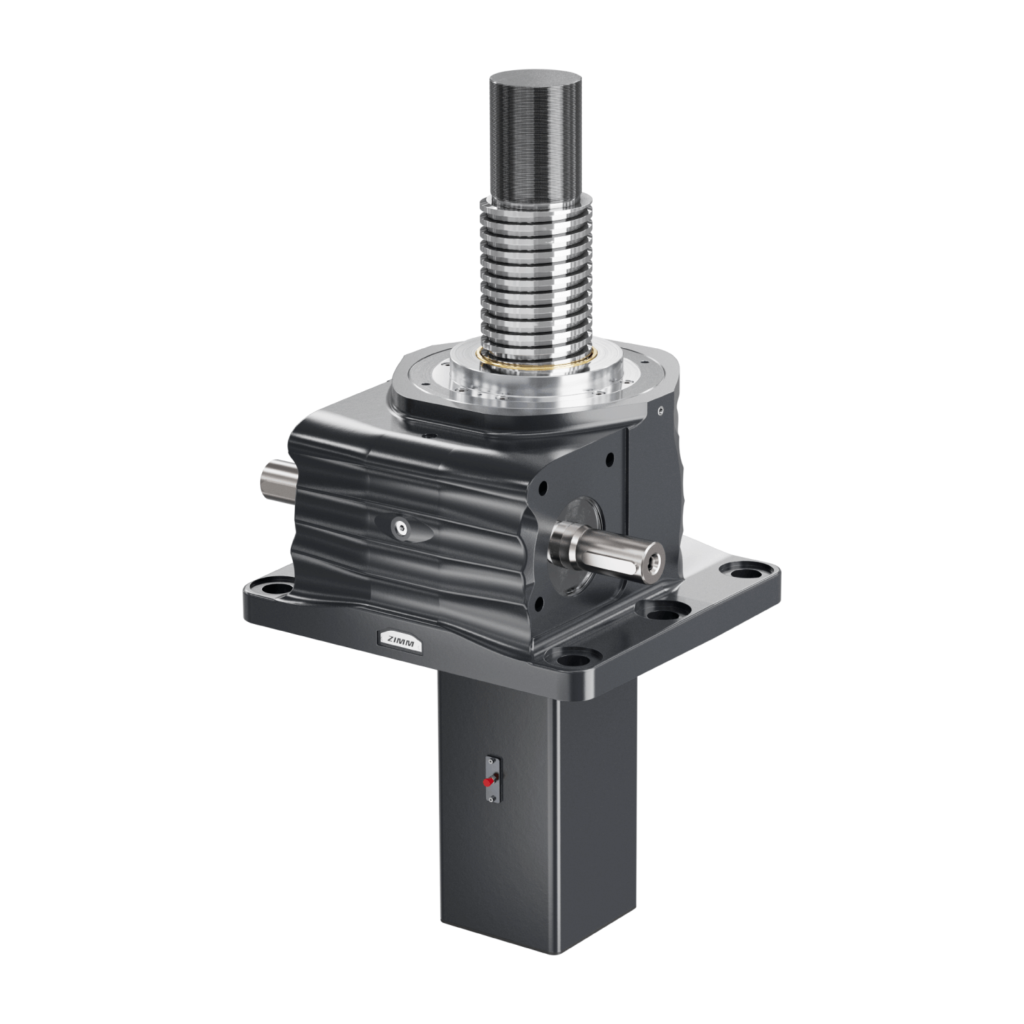

Vite-S | traslante
La ruota elicoidale ha una filettatura interna che trasforma il movimento rotatorio in movineto lineare della vite , a condizione che a quest´ultima sia impedita la rotazione.
Stai visualizzando un contenuto segnaposto da YouTube. Per accedere al contenuto effettivo, clicca sul pulsante sottostante. Si prega di notare che in questo modo si condividono i dati con provider di terze parti.
Le serie ZE, ZE-H e Z, hanno le sedi con le boccole integrate nella cassa del martinetto. Possono supportare il carico nominale sia in spinta che in trazione.
Collocazione
5kN – 25kN | Lato anteriore e posteriore
35kN – 1000kN | Laterale
Stai visualizzando un contenuto segnaposto da YouTube. Per accedere al contenuto effettivo, clicca sul pulsante sottostante. Si prega di notare che in questo modo si condividono i dati con provider di terze parti.
Stai visualizzando un contenuto segnaposto da YouTube. Per accedere al contenuto effettivo, clicca sul pulsante sottostante. Si prega di notare che in questo modo si condividono i dati con provider di terze parti.
| Lubrificare la vite a ricircolo di sfere KGT ogni 300 ore di funzionamento effettivo. In caso di carichi elevati ogni 100 ore. | |
| La vite trapezoidale deve essere sottoposta a ispezioni regolari e rilubrificata in base al ciclo di lavoro. |
Stai visualizzando un contenuto segnaposto da YouTube. Per accedere al contenuto effettivo, clicca sul pulsante sottostante. Si prega di notare che in questo modo si condividono i dati con provider di terze parti.
Possibili opzioni di montaggio con carico in spinta e in trazione con fori passanti o ciechi.
Stai visualizzando un contenuto segnaposto da YouTube. Per accedere al contenuto effettivo, clicca sul pulsante sottostante. Si prega di notare che in questo modo si condividono i dati con provider di terze parti.
La madrevite di sicurezza viene utilizzata soprattutto nelle situazioni in cui persone potrebbero correre rischi in caso di rottura della filettatura. La chiocciola di sicurezza può anche proteggere altri sistemi da danni e tempi di fermo macchina.
Usura
Quando il passo della filettatura raggiunge un massimo di usura del 25%, il dado di supporto (R) o l’ingranaggio (S) devono essere sostituiti.
Controllo
Lo stato di usura o il gioco della filettatura devono essere controllati e documentati a intervalli regolari (a seconda del ciclo di funzionamento). In questo modo è possibile pianificare una sostituzione in anticipo ed evitare un guasto dell’impianto.
Controllo elettrico
Il controllo elettrico segnala l’usura della filettatura del dado quando questa raggiunge il 25% di utilizzo e può essere subito mostrato alla sede centrale. Il cambio dei pezzi usurati può essere organizzato entro tempi brevi.
