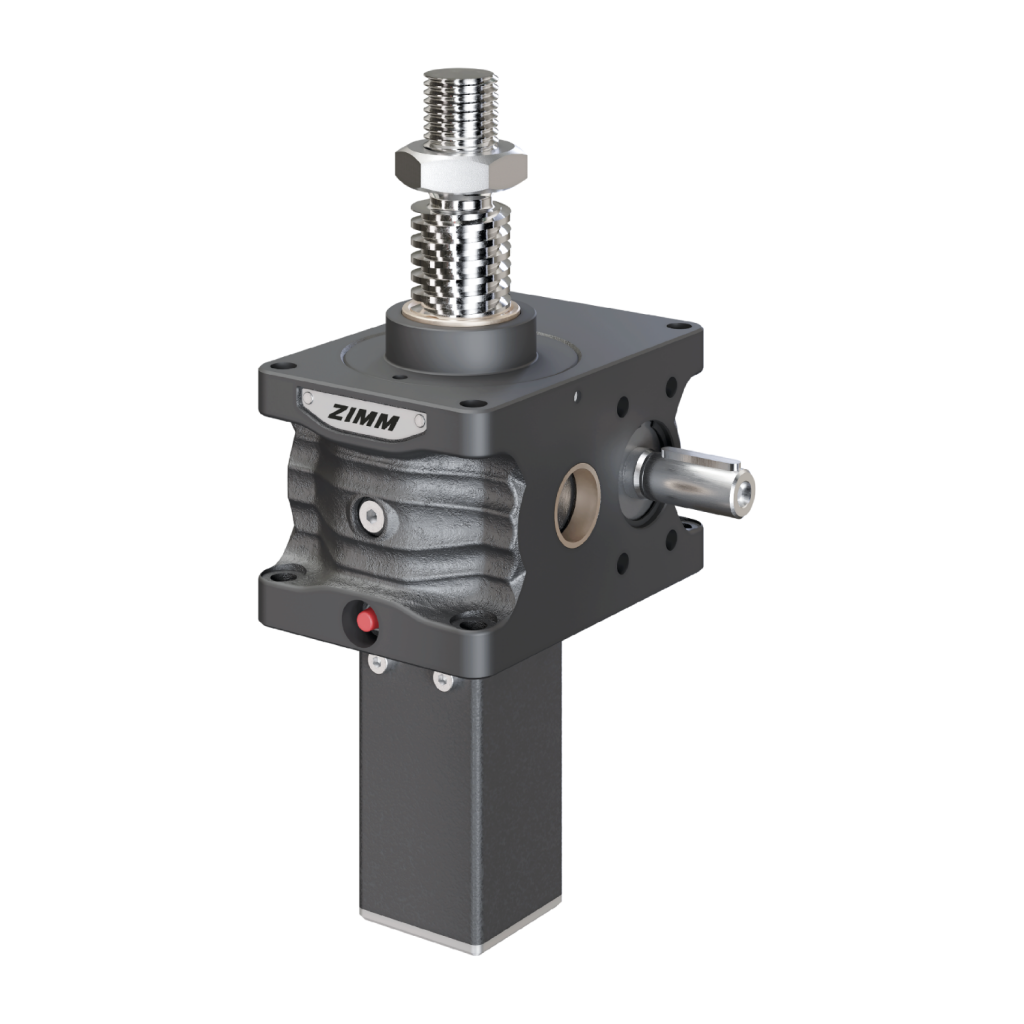

| 100 kN | |
| 1500 rpm | |
| 1800 rpm | |
| 55x9 | |
| GGG-50, con trattamento anticorrosione | |
| Acciaio, temprato, rettificato | |
| 29 kg | |
| 15,7 kg | |
| Grasso fluido sintetico | |
| Grasso | |
| Max. 60°C, superiore su richiesta | |
| N: 4,66 kg cm² / L: 3,38 kg cm² | |
| Max. 53,4 Nm (N) / Max. 13,5 Nm (L) | |
| Max. 540 Nm | |
| Traslante (S) |
Vite-R | rotante
La vite è fissata alla ruota elicoidale e ruota con essa. La chiocciola si muove quindi verso l'alto e verso il basso.
Vite-S | traslante
La ruota elicoidale ha una filettatura interna che trasforma il movimento rotatorio in movineto lineare della vite , a condizione che a quest´ultima sia impedita la rotazione.
Caricando il video, accetti l'informativa sulla privacy di YouTube.
Per saperne di più
Le serie ZE, ZE-H e Z, hanno le sedi con le boccole integrate nella cassa del martinetto. Possono supportare il carico nominale sia in spinta che in trazione.
Collocazione
5kN – 25kN | Lato anteriore e posteriore
35kN – 1000kN | Laterale
Caricando il video, accetti l'informativa sulla privacy di YouTube.
Per saperne di più
| Lubrificare la vite a ricircolo di sfere KGT ogni 300 ore di funzionamento effettivo. In caso di carichi elevati ogni 100 ore. | |
| La vite trapezoidale deve essere sottoposta a ispezioni regolari e rilubrificata in base al ciclo di lavoro. |
Caricando il video, accetti l'informativa sulla privacy di YouTube.
Per saperne di più
Possibili opzioni di montaggio con carico in spinta e in trazione con fori passanti o ciechi.
Caricando il video, accetti l'informativa sulla privacy di YouTube.
Per saperne di più
La madrevite di sicurezza viene utilizzata soprattutto nelle situazioni in cui persone potrebbero correre rischi in caso di rottura della filettatura. La chiocciola di sicurezza può anche proteggere altri sistemi da danni e tempi di fermo macchina.
Usura
Quando il passo della filettatura raggiunge un massimo di usura del 25%, il dado di supporto (R) o l’ingranaggio (S) devono essere sostituiti.
Controllo
Lo stato di usura o il gioco della filettatura devono essere controllati e documentati a intervalli regolari (a seconda del ciclo di funzionamento). In questo modo è possibile pianificare una sostituzione in anticipo ed evitare un guasto dell’impianto.
Controllo elettrico
Il controllo elettrico segnala l’usura della filettatura del dado quando questa raggiunge il 25% di utilizzo e può essere subito mostrato alla sede centrale. Il cambio dei pezzi usurati può essere organizzato entro tempi brevi.
