25 kN
1500 rpm
3000 rpm
30x6
alluminio, con trattamento anticorrosione
acciaio, temprato, rettificato
3,8 kg
4,5 kg
grasso fluido sintetico
grasso
max. 60°C, superiore su richiesta
N: 0,667 kg cm² / L: 0,443 kg cm²
max. 18 Nm (N) / max. 10 Nm (L)
max. 108 Nm
rotante (R)

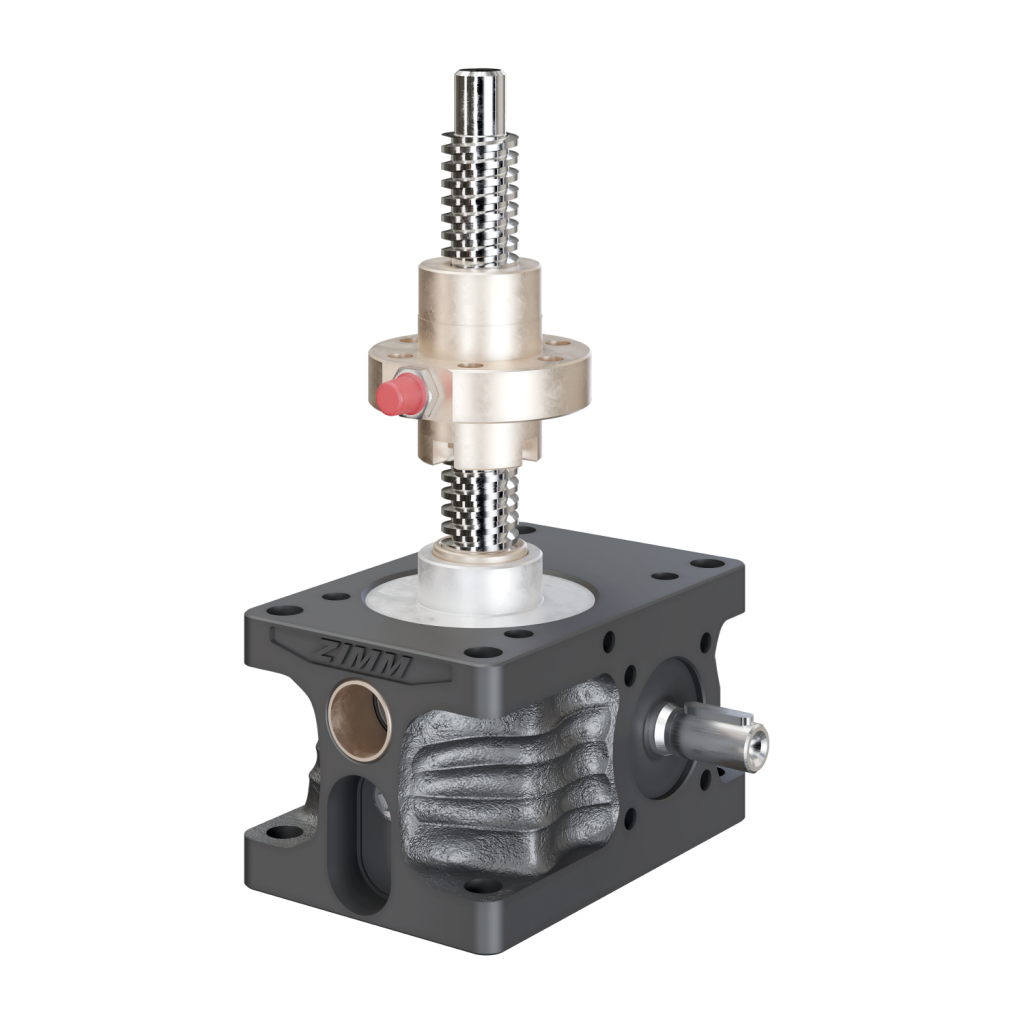

La madrevite di sicurezza viene utilizzata soprattutto nelle situazioni in cui persone potrebbero correre rischi in caso di rottura della filettatura. La chiocciola di sicurezza può anche proteggere altri sistemi da danni e tempi di fermo macchina.

Usura

Quando il passo della filettatura raggiunge un massimo di usura del 25%, il dado di supporto (R) o l’ingranaggio (S) devono essere sostituiti.

Controllo

Lo stato di usura o il gioco della filettatura devono essere controllati e documentati a intervalli regolari (a seconda del ciclo di funzionamento). In questo modo è possibile pianificare una sostituzione in anticipo ed evitare un guasto dell’impianto.

Controllo elettrico

Il controllo elettrico segnala l’usura della filettatura del dado quando questa raggiunge il 25% di utilizzo e può essere subito mostrato alla sede centrale. Il cambio dei pezzi usurati può essere organizzato entro tempi brevi.

Martinetti meccanici | serie ZE e ZE-H
martinetto Tr dxPpasso P mmmax. usura consentita / gioco filettatura* (25% di P) mm
16×4, 18×4, 20×441,0
30×661,5
40×771,75
50×882,0
55×9, 60×992,25
70×12123,0
80×16, 100×16, 120×16164,0
40×20 160×20205,0
*Ident. in caso di vite a due principi (stesso spessore del fianco)
